日鉄物産メタルズ株式会社

アルミニウム形材

在庫表

アルミニウム押出形材

角 棒（JIS H4040、記号 A 6063 BE、質別 T5）

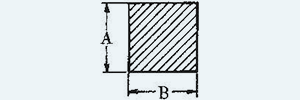

断面図：角棒

A B 長さ 単重/m
5 5 4000 0.068
6 6 4000 0.097
7 7 4000 0.132
8 8 4000 0.173
9 9 4000 0.219
10 10 4000 0.270
12 12 4000 0.389
13 13 4000 0.456
14 14 4000 0.529
A B 長さ 単重/m
15 15 4000 0.608
16 16 4000 0.691
18 18 4000 0.878
19 19 4000 0.975
20 20 4000 1.084
22 22 4000 1.305
25 25 4000 1.694
30 30 4000 2.430
32 32 4000 2.765
A B 長さ 単重/m
35 35 4000 3.308
38 38 4000 3.899
40 40 4000 4.336
42 42 4000 4.763
45 45 4000 5.468
50 50 4000 6.750
55 55 4000 8.168
60 60 4000 9.720

平 角 棒（JIS H4040、記号 A 6063 BE、質別 T5）

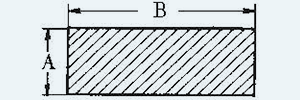

断面図：平角棒

A B 長さ 単重/m
2 9 4000 0.049
2 12 4000 0.065
2 15 4000 0.081
2 18 4000 0.097
2 20 4000 0.108
2 25 4000 0.135
2 30 4000 0.162
2 35 4000 0.189
3 10 4000 0.081
3 12 4000 0.097
3 15 4000 0.122
3 20 4000 0.162
3 25 4000 0.203
3 30 4000 0.243
3 35 4000 0.284
3 40 4000 0.324
3 50 4000 0.405
3 60 4000 0.486
3 70 4000 0.567
3 100 4000 0.810
4 10 4000 0.108
4 12 4000 0.130
4 15 4000 0.162
4 20 4000 0.217
4 25 4000 0.270
4 30 4000 0.325
4 40 4000 0.432
4 50 4000 0.540
4 70 4000 0.756
5 10 4000 0.135
5 15 4000 0.203
5 20 4000 0.271
5 25 4000 0.338
5 30 4000 0.405
5 35 4000 0.473
5 40 4000 0.540
5 50 4000 0.675
5 60 4000 0.810
5 70 4000 0.945
5 75 4000 1.013
6 10 4000 0.162
6 12 4000 0.194
6 15 4000 0.244
A B 長さ 単重/m
6 20 4000 0.324
6 25 4000 0.405
6 30 4000 0.486
6 32 4000 0.519
6 35 4000 0.567
6 40 4000 0.648
6 45 4000 0.729
6 50 4000 0.810
6 60 4000 0.972
6 65 4000 1.053
6 75 4000 1.215
6 100 4000 1.620
6 160 4000 2.602
8 15 4000 0.324
8 20 4000 0.432
8 25 4000 0.540
8 30 4000 0.648
8 32 4000 0.693
8 35 4000 0.756
8 40 4000 0.864
8 50 4000 1.080
8 60 4000 1.296
8 75 4000 1.620
8 100 4000 2.160
10 15 4000 0.405
10 20 4000 0.542
10 25 4000 0.675
10 30 4000 0.810
10 35 4000 0.945
10 40 4000 1.080
10 45 4000 1.215
10 50 4000 1.355
10 60 4000 1.620
10 75 4000 2.033
10 80 4000 2.160
10 100 4000 2.710
10 120 4000 3.240
10 125 4000 3.375
10 150 4000 4.050
12 20 4000 0.648
12 25 4000 0.810
12 30 4000 0.972
12 40 4000 1.295
A B 長さ 単重/m
12 50 4000 1.626
12 60 4000 1.944
12 100 4000 3.240
12 120 4000 3.888
13 26 4000 0.912
13 40 4000 1.409
15 20 4000 0.813
15 25 4000 1.013
15 30 4000 1.215
15 40 4000 1.620
15 50 4000 2.025
15 60 4000 2.430
15 75 4000 3.037
15 100 4000 4.050
15 150 4000 6.075
20 25 4000 1.350
20 30 4000 1.626
20 35 4000 1.890
20 40 4000 2.168
20 50 4000 2.700
20 65 4000 3.510
20 70 4000 3.780
20 80 4000 4.320
20 100 4000 5.420
20 150 4000 8.100
25 30 4000 2.025
25 35 4000 2.363
25 40 4000 2.700
25 50 4000 3.375
25 60 4000 4.050
25 80 4000 5.400
30 40 4000 3.240
30 50 4000 4.050
30 60 4000 4.860
30 65 4000 5.265
30 75 4000 6.075
30 100 4000 8.100
35 60 4000 5.670
35 85 4000 8.033
35 100 4000 9.450
40 75 4000 8.100
40 100 4000 10.800

アングル（JIS H4040、記号 A 6063 BE、質別 T5）

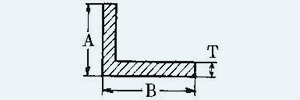

断面図：アングル

A B T 長さ 単重/m
9 9 1 4000 0.046
10 10 1 4000 0.051
10 10 1.2 4000 0.061
10 15 2 4000 0.124
10 20 1.5 4000 0.116
10 25 1.5 4000 0.136
10 30 1.5 4000 0.156
10 40 1.5 4000 0.197
12 12 1 4000 0.062
12 12 1.2 4000 0.074
13 35 2.5 4000 0.308
15 15 1 4000 0.078
15 15 1.2 4000 0.093
15 15 1.5 4000 0.116
15 15 2 4000 0.151
15 15 3 4000 0.218
15 18 2 4000 0.167
15 20 1.5 4000 0.135
15 20 2 4000 0.178
15 25 1.5 4000 0.156
15 25 2 4000 0.205
15 25 3 4000 0.300
15 30 1.5 4000 0.176
15 30 2 4000 0.232
15 30 3 4000 0.340
19 19 1 4000 0.100
19 19 1.5 4000 0.148
20 20 1.5 4000 0.156
A B T 長さ 単重/m
20 20 2 4000 0.205
20 20 3 4000 0.300
20 30 2 4000 0.259
20 30 3 4000 0.381
20 40 2 4000 0.313
20 40 3 4000 0.462
20 60 2 4000 0.422
25 25 1 4000 0.132
25 25 1.5 4000 0.196
25 25 2 4000 0.259
25 25 3 4000 0.381
25 25 4 4000 0.497
25 50 3 4000 0.583
30 30 1 4000 0.159
30 30 1.5 4000 0.237
30 30 2 4000 0.314
30 30 2.5 4000 0.390
30 30 3 4000 0.462
30 30 4 4000 0.605
30 30 5 4000 0.745
30 40 3 4000 0.543
35 35 3 4000 0.543
35 35 4 4000 0.713
35 50 4 4000 0.875
40 40 3 4000 0.624
40 40 4 4000 0.821
40 40 5 4000 1.013
40 40 6 4000 1.199
A B T 長さ 単重/m
40 60 5 4000 1.283
50 50 1.5 4000 0.399
50 50 3 4000 0.786
50 50 4 4000 1.037
50 50 5 4000 1.283
50 50 6 4000 1.523
50 60 5 4000 1.418
50 75 5 4000 1.620
60 60 6 4000 1.847
65 65 6 4000 2.009
70 70 4 4000 1.469
75 75 9 4000 3.426
100 100 10 4000 5.130
30R付 50 2 4000 0.422
40R付 40 6 4000 1.209
50R付 50 5 4000 1.310
50R付 50 6 4000 1.524
50R付 75 5 4000 1.627
60R付 60 6 4000 1.871
65R付 65 6 4000 2.032
65R付 65 8 4000 2.654
70R付 100 4 4000 1.797
75R付 75 6 4000 2.364
75R付 75 9 4000 3.451
75R付 125 12 4000 6.133
100R付 100 10 4000 5.160

角 管（JIS H4040、記号 A 6063 BE、質別 T5）

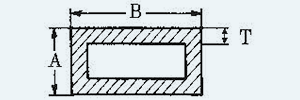

断面図：角管

A B T 長さ 単重/m
9 9 1.2 5000 0.102
10 10 1 5000 0.097
10 20 1.2 5000 0.179
12 12 1.2 5000 0.141
15 15 1.5 5000 0.219
15 20 1.5 5000 0.259
15 25 1.5 5000 0.301
15 25 2 5000 0.389
15 30 1.5 5000 0.341
15 30 2 5000 0.445
19 19 1.5 5000 0.284
19 19 2.5 5000 0.447
20 20 1.5 5000 0.300
20 20 2 5000 0.389
20 20 2.5 5000 0.473
20 30 1.5 5000 0.381
20 30 2 5000 0.497
20 30 2.5 5000 0.608
20 40 1.5 5000 0.462
20 40 2 5000 0.607
20 40 2.5 5000 0.743
20 40 3 5000 0.875
25 25 1.5 5000 0.381
A B T 長さ 単重/m
25 25 2 5000 0.499
25 25 2.5 5000 0.608
25 30 3 5000 0.794
25 50 1.5 5000 0.585
25 50 2 5000 0.767
25 60 2 5000 0.875
30 30 1.5 5000 0.462
30 30 2 5000 0.605
30 30 3 5000 0.875
30 40 1.5 5000 0.543
30 40 2 5000 0.713
30 40 3 5000 1.037
30 50 2 5000 0.821
30 60 1.5 5000 0.707
30 60 2 5000 0.930
30 60 2.5 5000 1.148
30 70 2 5000 1.037
30 70 2.5 5000 1.285
30 70 3 5000 1.523
30 100 2.5 5000 1.688
40 40 2 5000 0.821
40 40 2.5 5000 1.013
40 40 3 5000 1.199
A B T 長さ 単重/m
40 60 2 5000 1.037
40 60 2.5 5000 1.283
40 60 3 5000 1.523
40 80 2 5000 1.253
40 80 2.5 5000 1.553
40 80 3 5000 1.847
40 110 2 5000 1.583
50 50 2 5000 1.037
50 50 2.5 5000 1.283
50 50 3 5000 1.523
50 70 2 5000 1.253
50 100 1.8 5000 1.428
50 100 2 5000 1.577
50 100 2.5 5000 1.958
50 100 3 5000 2.333
60 60 2 5000 1.253
60 60 2.5 5000 1.552
60 120 2.8 5000 2.638
70 70 2 5000 1.469
80 80 2 5000 1.685
100 100 3 5000 3.143

チャンネル（JIS H4040、記号 A 6063 BE、質別 T5）

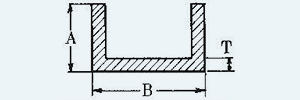

断面図：チャンネル

A B T 長さ 単重/m
10 10 1 4000 0.076
10 10 1.6 4000 0.116
10 18 2 4000 0.184
12 22 2 4000 0.226
15 15 1.5 4000 0.172
15 15 2 4000 0.221
15 25 2 4000 0.275
15 30 2 4000 0.302
20 20 2 4000 0.303
20 35 2.4 4000 0.455
20 40 3 4000 0.599
25 25 2 4000 0.383
25 50 3 4000 0.761
30 30 2.4 4000 0.553
30 60 3 4000 0.923
40 75 3.2 4000 1.285
40 80 4 4000 1.642
50 100 5 4000 2.565
65 125 6 4000 3.937
A B T 長さ 単重/m
10 10 1 5000 0.076
10 10 1.6 5000 0.116
10 18 2 5000 0.184
15 15 2 5000 0.221
15 25 2 5000 0.275
15 30 2 5000 0.302
20 20 2 5000 0.303
20 35 2.4 5000 0.455
20 40 3 5000 0.599
25 25 2 5000 0.383
25 50 3 5000 0.761
30 30 2.4 5000 0.553
30 60 3 5000 0.923
40 75 3.2 5000 1.285
40 80 4 5000 1.642
50 75 5 5000 2.228
50 100 5 5000 2.565
65 125 6 5000 3.937
A B T 長さ 単重/m
50R付 100 5 4000 2.549
65R付 125 6 4000 3.969
75R付 150 8 4000 6.152
50R付 100 5 5000 2.549
65R付 125 6 5000 3.969
75R付 150 8 5000 6.152

丸 棒（記号 A 6063 BE、質別 T5）

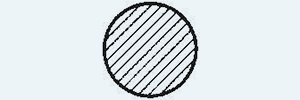

断面図：丸棒

Ø 長さ 単重/m
8 4000 0.136
9 4000 0.172
10 4000 0.213
12 4000 0.307
Ø 長さ 単重/m
13 4000 0.359
15 4000 0.479
16 4000 0.545
20 4000 0.852
Ø 長さ 単重/m
22 4000 1.030
25 4000 1.330
32 4000 2.180

硬質アルマイト付シリンダー用アルミニウム合金管

種類及び質別JIS記号 A6063TD-T83

化学成分（％）

種類 Si Fe Cu Mn Mg Cr Zn Ti その他 AI
個々 合計
 6063  0.20～0.6 0.35以下 0.10以下 0.10以下 0.45～0.9 0.10以下 0.10以下 0.10以下 0.05以下 0.15以下 残部

機械的性質

記号及び質別 引張強さ N/mm2 耐力 N/mm2 伸び ％
A 6063 TD-T83 225以上 205以上 5

寸法及びその許容差

寸法 許容差
外径 内径 長さ1 外径 内径 真円度 偏肉 曲り 長さ
25 20 3050 ±0.10 H9 ＋0.052
0		 ≦0.03 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
35 30 2530
3050		 ±0.13 H9 ＋0.052
0		 ≦0.04 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
45 40 2530
3050		 ±0.13 H9 ＋0.062
0		 ≦0.05 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
55 50 2530
3050		 ±0.15 H9 ＋0.062
0		 ≦0.05 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
56.4 50 2530
3050		 ±0.15 H9 ＋0.062
0		 ≦0.05 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
68 63 2530
3050		 ±0.15 H9 ＋0.074
0		 ≦0.05 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
69.4 63 2530
3050		 ±0.15 H9 ＋0.074
0		 ≦0.05 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
88 80 3050 ±0.20 H9 ＋0.074
0		 ≦0.06 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0
108 100 3050 ±0.20 H9 ＋0.087
0		 ≦0.07 ±4％ 0.3×\(\frac{全長}{300}\) ＋5
－0

※1：硬質アルマイト有効長 3050mmは3000mm

※2：偏肉率＝±\(\frac{最大肉厚－最小肉厚}{最大肉厚＋最小肉厚}\)×100（％）

内面粗さ内面粗さは3.2Rz以下 軸方向

皮膜厚さ内面皮膜厚さは30±10μ

硬質アルマイト付シリンダー用アルミニウム合金管 A6063TD-T83（在庫が変更になる場合もありますのでお問い合わせ願います）

内径 外径 長さ 在庫品
20 25 3000 ○
25 30 3000
30 35 3000 ○
30 36 3000
32 36 3000
32 37 3000 ○
35 40 3000
40 44 3000 ○
40 45 3000 ○
40 46 3000 ○
40 48 3000 ○
40 50 3000
50 54 3000 ○
内径 外径 長さ 在庫品
50 55 3000 ○
50 56.4 3000 ○
50 58 3000 ○
63 68 3000 ○
63 69.4 3000 ○
63 71 3000 ○
63 73 3000 ○
75 80 3000
80 85 3000
80 86.4 3000 ○
80 87 3000
80 88 3000 ○
80 90 3000 ○
内径 外径 長さ 在庫品
90 95 3000
100 106.4 3000 ○
100 107 3000
100 108 3000 ○
100 110 3000 ○
125 133 3000
125 135 3000 ○
140 150 3000 ○
150 158 3000
150 160 3000 ○
160 170 3000 ○
180 190 3000 ○
200 210 3000 ○

アルミニウム丸棒 長さ2000及び3000（◎印：切断販売可）

材質

外径

 A5056 A2011 A2017
4   ○
5 ○
6 ○   ○
7 ○ ○
8 ○ ○ ○
9
10 ○   ○
11 ○
12 ○   ○
13 ○ ○
14 ○ ○
15 ○ ○ ○
16 ○   ○
17 ○ ○ ○
18 ○ ○ ○
19 ○ ○ ○
20 ◎ ○ ◎
21 ○ ○ ○
22 ◎ ○ ◎
23 ○ ○ ○
24 ○ ○ ○
25 ◎ ○ ◎
26 ○ ○ ○
27   ○
28 ◎ ○ ◎
29
30 ◎ ○ ◎
31
32 ◎ ○ ◎
33
34
35 ◎ ○ ◎

材質

外径

 A5056 A2011 A2017
36 ◎ ○
37
38 ◎ ○ ◎
39
40 ◎ ○ ◎
41
42 ◎   ◎
43
44
45 ◎ ○ ◎
46
47
48 ◎   ◎
49
50 ◎ ○ ◎
51
52 ◎   ◎
53   ○
54
55 ◎ ○ ◎
56
57
58
59
60 ◎ ○ ◎
65 ◎ ○ ◎
70 ◎ ○ ◎
75 ◎ ○ ◎
80 ◎ ○ ◎
85 ◎ ○ ◎
90 ◎ ○ ◎
95 ◎ ○ ◎

材質

外径

 A5056 A2011 A2017
100 ◎ ○ ◎
105 ◎   ◎
110 ◎ ○ ◎
115 ◎   ◎
120 ◎ ○ ◎
125 ◎   ◎
130 ◎ ○ ◎
135 ◎
140 ◎ ○ ◎
145 ◎
150 ◎ ○ ◎
155 ◎
160 ◎ ○ ◎
165 ◎
170 ◎   ◎
175 ◎
180 ◎   ◎
185 ◎
190 ◎   ◎
200 ◎   ◎
210 ◎   ◎
220 ◎   ◎
230 ◎   ◎
240 ◎   ◎
250 ◎   ◎
260 ◎   ◎
270 ◎   ◎
280 ◎   ◎
290 ◎   ◎
300 ◎   ◎

アルミニウム丸管  A1070＝○ A5052＝☆ A6063 押出管＝◎ A6063 引抜管＝●（L＝4000）

外径
（D）		         肉厚（t）
0.8 1.0 1.4 1.5 2.0 3.0 4.0 5.0 その他
6         ○     ●
8 ○       ○     ●   ☆
9               ●
10         ○   ◎ ●   ☆     ○
11         ○   ◎
12         ○ ☆ ◎ ●                 ○ ☆
12.7         ○
13             ◎
14         ○   ◎                   ○
15         ○   ◎ ●   ☆
16         ○   ◎ ●         ○   ◎ ● ○ ☆       ☆
17         ○
18         ○   ◎ ●         ○     ●
19         ○ ☆ ◎ ●         ○   ◎ ● ○ ☆   ● ○
20         ○   ◎ ●   ☆     ○   ◎ ● ○ ☆ ◎ ●   ☆
22         ○   ◎ ●         ○   ◎ ● ○ ☆   ●   ☆   ●
25         ○   ◎ ●         ○   ◎ ● ○ ☆ ◎ ● ○ ☆ ◎ ●                 ☆＝t1.6
28             ◎ ●             ◎ ● ○ ☆ ◎ ●   ☆                     ☆＝t1.6
30         ○   ◎ ●   ☆         ◎ ● ○ ☆ ◎ ● ○ ☆ ◎ ●
32               ●             ◎ ● ○ ☆ ◎ ● ○ ☆ ◎ ●
35               ●             ◎ ● ○ ☆ ◎ ● ○ ☆ ◎ ●
38                             ◎ ● ○ ☆ ◎ ● ○ ☆   ●   ☆       ☆     ☆＝t3.75
40         ○     ●             ◎ ● ○ ☆ ◎ ● ○ ☆ ◎ ● ○ ☆       ☆
42                                 ○
43                         ○
45               ●             ◎   ○ ☆ ◎ ● ○ ☆ ◎ ●         ○ ☆
50               ●         ○   ◎ ● ○ ☆ ◎ ● ○ ☆ ◎ ● ○ ☆     ○ ☆ ◎ ●
55                                     ◎ ●     ◎ ●           ☆     ☆＝t8.0
60                                   ☆ ◎ ● ○ ☆ ◎ ● ○ ☆     ○ ☆ ◎ ●
65                                     ◎   ○ ☆ ◎ ●         ○ ☆
70                                         ○ ☆ ◎ ●         ○ ☆   ●
75                                         ○ ☆ ◎ ●         ○ ☆
80                                         ○ ☆ ◎ ●   ☆     ○ ☆   ●
85                                                         ○
90                                         ○   ◎ ●   ☆     ○ ☆   ●
100                                         ○ ☆ ◎ ● ○       ○ ☆ ◎ ●
110                                         ○   ◎ ●         ○ ☆ ◎ ●
120                                         ○   ◎ ●   ☆     ○ ☆ ◎ ●
130                                         ○ ☆   ●         ○ ☆ ◎
140
150                                         ○               ○ ☆ ◎ ●
165                                                         ○
